Печь олицетворяет собой домашний очаг, согревающий всех близких. Поэтому для дома выбирают такое устройство с топкой, которое бы хорошо прогревало помещение и не подвело в процессе эксплуатации. Особой прочностью и надёжностью характеризуется печь на дровах. При желании её можно соорудить

#i-2

#i-3

#i-4

#i-5

#i-6
- #i-7

#i-8

#i-9

#i-10
- #i-11

#i-12

#i-13

Достоинства и недостатки печи на дровах

Если в качестве топлива берут дрова, то печь, стоящая в доме, гараже или на даче, должна отвечать ряду требований. И топка, и дымовая труба устройства сооружаются так, чтобы во время эксплуатации они не разрушились.

Кладка кирпичных дровяных печей осуществляется по специальной схеме, обеспечивающей прочность конструкции и максимальную теплоотдачу поверхности

Благодаря особой технологии изготовления у дровяной печи имеется много преимуществ:

Эффективность. Печь, в топку которой закладывают дрова, легко нагревает воздух в помещение с площадью не менее 4 м².

Приятный аромат, исходящий от объятой пламенем древесины.

Возможность использования не только дров, но и угля.

Долгий срок службы при проведении своевременного ремонта.

Небольшие затраты на покупку топлива.

Однако стоит обратить внимание и на некоторые недостатки дровяной печи:

Необходимость каждые 15 минут контролировать процесс горения топлива, вовремя подкладывая новые партии.

Требование убирать из печи золу, скопление которой ухудшает тягу.

Виды дровяных печей

Печи, в которых сжигают дрова, классифицируют на следующие типы:

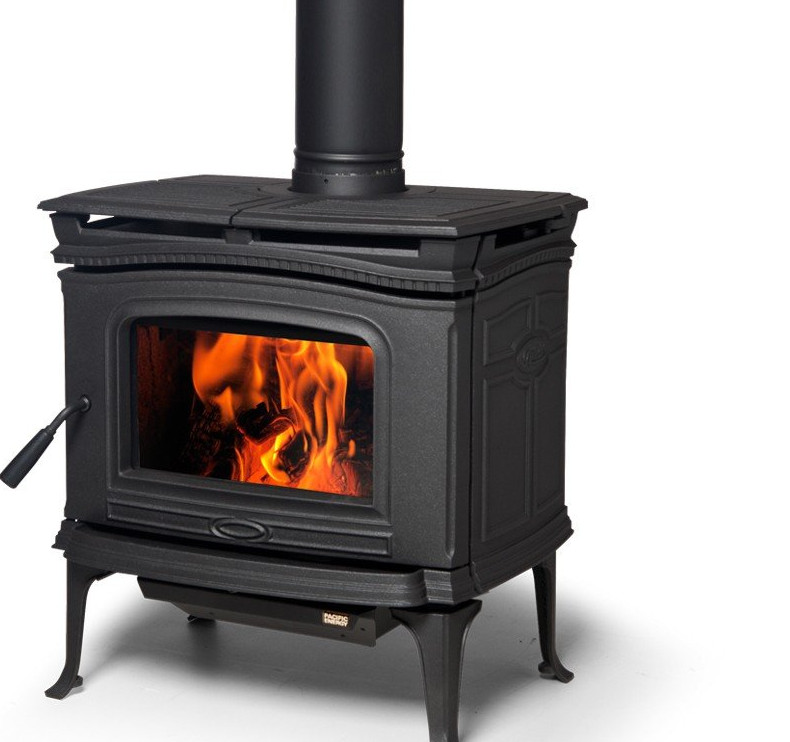

Чугунная дровяная печь — устройство нагрева помещения, используемое как дополнительный источник тепла. Дым и газы удаляются из него по гофрированному дымоходу или рукаву. Печь из чугуна нагревает воздух в доме очень быстро и монтируется в любой зоне дома. Оснащённая воздуходувом, она позволяет комнатной температуре оставаться комфортной долгие часы.

Печь из чугуна очень быстро нагревается, но держать тепло так же долго, как кирпич, она не может

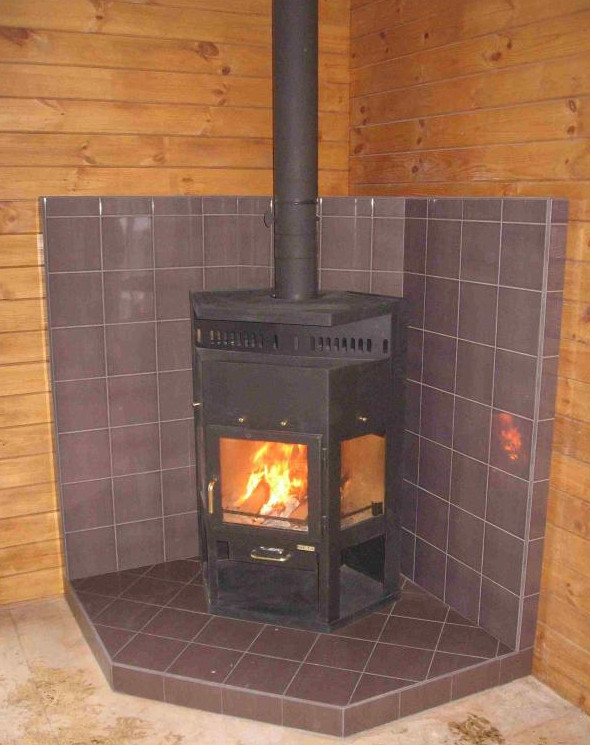

Металлическая дровяная печь — сооружение, способное нагревать воздух в помещении за поразительно короткий срок, поскольку создано оно из стали, удерживающей тепло. Но эффект от работы металлической печи исчезает быстро, ведь её стенки делают из тонкого материала. Поэтому, чтобы избежать моментального понижения температуры в доме, печь следует сооружать из листов нержавеющей стали, создавая толстые швы, которые обезопасят конструкцию от появления трещин.

Металлическая печь быстро нагревается, но так же быстро остывает

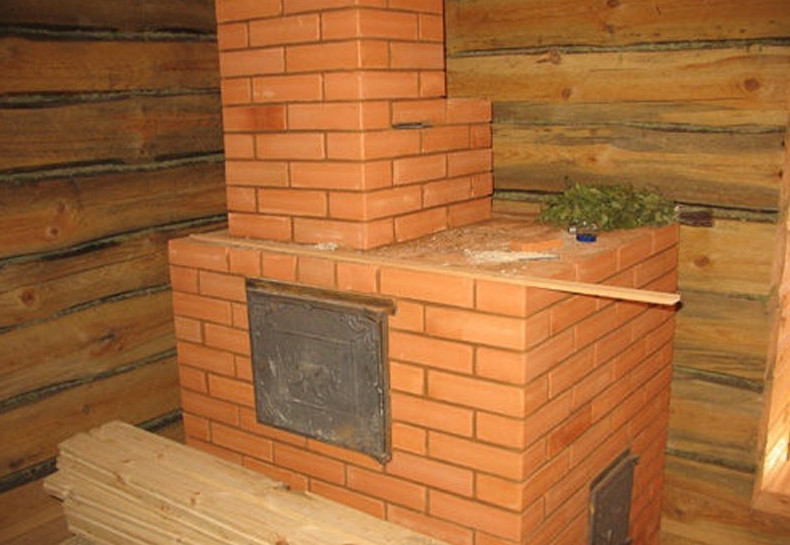

Кирпичная дровяная печь — наиболее надёжное устройство для обогрева помещения, требующее больших затрат на сооружение. Печь из кирпичей оснащена дымоходом змеевидной формы, благодаря чему из дома долго не уходит полученное тепло. Правда, этому устройству на создание комфортной температуры необходимо много времени, что отличает его от металлической печи. Зато помещение, нагретое кирпичным сооружением, долго не остывает, а сама печь может использоваться для приготовления еды.

Кирпичная печь возводится сложнее всего, но зато держит тепло лучше всех

В деревянном доме разумнее ставить компактную печь из кирпича отопительно-варочного типа. А теплоёмкость устройства должна быть средней.

Конструкция и принцип действия кирпичной дровяной печи

Каждая печь, в которую закладывают дрова, имеет следующие конструктивные элементы:

камера, куда закладывают дрова;

колосник из чугуна, на котором они располагаются;

Дно топки, сделанное из толстой чугунной пластины с продольными отверстиями, называется колосником

зольник, куда через отверстия в колоснике попадает несгораемый остаток топлива;

дымоход для удаления газов, исходящих от дров при горении.

Сжигание дров в топке приводит к образованию газов, нагретых до высокой температуры. Эти вещества проходят по трубе, делая стенки печи горячими. В результате этого тепло передаётся воздуху в помещении. Насколько быстро в доме вырастет температура воздушной среды, зависит от толщины материала стен печи. Обычно на обогрев комнат частного дома затрачивают около 5 часов.

Чтобы поддерживать огонь в топке, необходимо регулировать силу тяги. Для этого открывают меньше или больше дверку поддувала и дымовую задвижку, находящуюся в дымоходе. При этом важно не допустить избытка или недостатка кислорода в камере для закладки дров. Лишнее количество воздуха понижает температуру в топке, а недостаточное становится причиной образования продуктов неполного сгорания. Из-за этого теплоотдача печи значительно ухудшается, а в дымоходе происходит ускоренное образование сажи.

Видео: всё о кирпичной печи

Изготовление кирпичной дровяной печи своими руками

Перед началом работ необходимо рассчитать размеры печи, исходя из количества тепла, которое она должна выделять в окружающее пространство. Далее нужно закупить материалы и выполнять кладку согласно выбранной порядовой схеме.

Расчёт параметров дровяной печи

Чтобы определить, печь каких габаритов необходимо построить, следует учесть площадь помещения. Квадратуру здания получают, умножив наружный периметр на 21 (объём тепла, требуемый для обогрева 1 м³ площади до 18 градусов).

Выяснить, какой должна быть дровяная печь, можно по таблице, отражающей размеры поверхности оборудования в зависимости от его места и параметров помещения. Представленные данные следует использовать, если высота дома составляет 3 метра, а температура за окном — не ниже 25 градусов мороза.

Таблица: рекомендуемая поверхность печи в зависимости от её расположения

Площадь помещения, м²	Площадь поверхности для разных типов помещений, м²
Площадь помещения, м²	неугловое	с одним углом	с двумя углами	прихожая
8	1, 25	1, 95	2, 10	3¸40
10	1, 50	2, 40	2, 60	4, 50
15	2, 30	3, 40	3, 90	6
20	3, 20	4, 60	5, 20	—
30	4, 60	6, 90	7, 80	—

Допустим, печь собираются строить между кухней и прихожей. При расчёте площади оборудования надо действовать следующим образом:

Сложить объём кухни с объёмом прихожей (пусть, например, это будет 54,39 м³ + 18,87 м³ = 73,26 м³).

Узнать значение отдачи тепловой энергии — 73,26 х 21 = 1 538 ккал/ч.

Определить площадь нагрева печи, учитывая, что квадратный метр печи отдаёт 300 ккал/ч — 1 538 ккал/ч : 300 = 5,1 м².

Разделить площадь нагрева печи на её активную высоту (нагреваемую высоту) и получить периметр активной поверхности — 5,1 : 2,2 = 2,3 м.

Определить сумму двух сторон печи — 2,3 : 2 = 1,15 м.

Задаться какой-нибудь шириной и найти длину (например, если ширина печи составляет 510 мм, длина будет равна 640 мм).

Перечень материалов и инструментов

Приступая к сооружению кирпичной печи на дровах, надо заготовить следующее строительное сырьё:

шамотные кирпичи марки Ш8 (для топки), поскольку они легко переносят высокую температуру, сохраняют тепло и долго не разрушаются;

Шамотный кирпич переносит температуры свыше 1 000 градусов, поэтому он используется для выкладывания топочной части печи

красные огнеупорные кирпичи, которые невосприимчивы к сильному жару, но отличаются хрупкостью и поэтому требуют предельной осторожности при кладке;

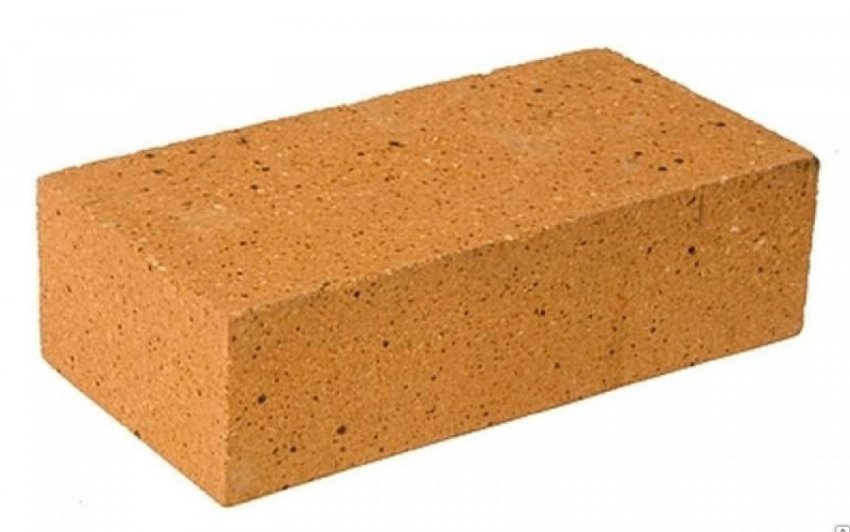

Красный огнеупорный кирпич обладает высокой теплоотдачей, поэтому из него сооружают основные части печи, отдающие тепло помещению и отводящие продукты сгорания

мастику, используемую как клеящий состав для кладки из кирпичей;

топочную дверцу;

створку для поддувала;

варочную плиту из чугуна;

чугунные решётки, монтируемые между камерой сгорания дров и поддувалом;

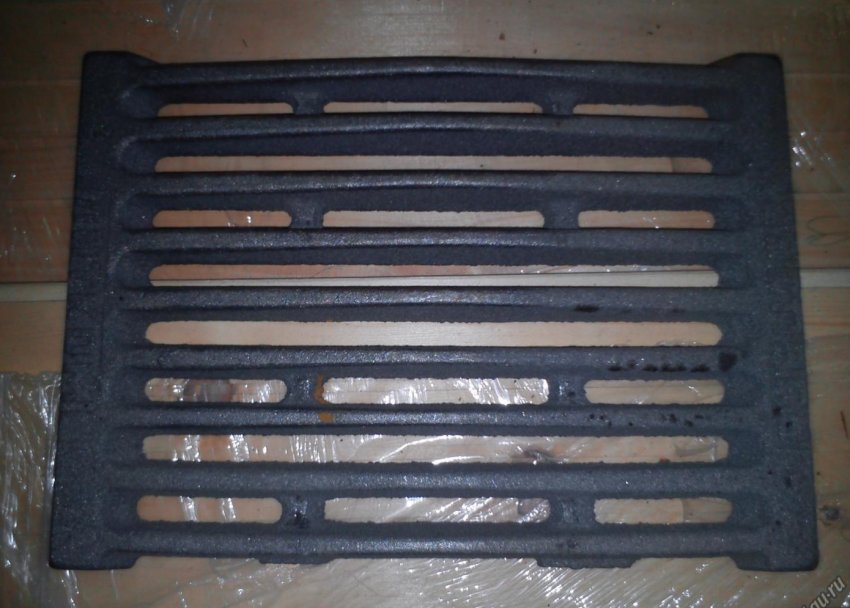

Чугунная решётка колосника устанавливается между топкой и поддувалом

задвижку для дымовой трубы.

Строительство кирпичной печи выполняют с помощью следующих инструментов:

электрической пилы с металлическим диском;

точила, устраняющего неровности кирпичей;

молотка;

шпателей с пластинами различной ширины и длины;

уровня и отвеса для контроля строительства;

дрели, функционирующей от электросети.

Поиск места для монтажа печи

Кирпичное сооружение для обогрева дома полагается устанавливать так, чтобы из-за него в доме не случился пожар. Для печного оборудования надо найти такое место, которое бы позволило по максимуму использовать его мощность.

Установкой кирпичной печи следует заниматься в одной из следующих зон:

центр комнаты, где оборудование нагрева воздуха будет разделять помещение на сектора;

нишу в стене, находящуюся между двумя или тремя комнатами;

место у стены (дальше примерно на 30 см), если требуется поднимать температуру воздуха только в одной комнате.

Определившись с участком для печи, выполняют разметку. Чертить линии, определяющие контуры изготавливаемого печного оборудования, начинают с потолка. При этом пользуются отвесом, поскольку очень важно сделать так, чтобы дымоход проходил через перекрытия чердака на расстоянии 15 см от стропильных ног.

Ища подходящую площадку для печи, надо иметь в виду, что для строительства фундамента места надо много. Поэтому зону, где в дальнейшем будет стоять печь, требуется увеличить на 10 или 15 см с каждой стороны.

При поиске места для установки печи необходимо найти разумный компромисс между расстояниями от стен и стропильных лаг и наличием свободного пространства под мощный фундамент

До выкладки кирпичей на пол кладут подставку, которая защитит площадку под печью от давления тяжёлой конструкции и перегрева. Приспособление должно быть многослойным, то есть состоять из фанеры, покрытой составом, оберегающим материал от гниения, плотного базальтового картона, ацеита толщиной 8 мм и оцинковки.

На стену, которая будет находиться рядом с печью, тоже прибивают лист, защищающий от сильного нагрева. Этот тепловой экран принято создавать из кусков базальтового картона и ацеита, покрытых расплавленным цинком.

Варианты и схемы изготовления печи на дровах

По какой схеме следует сооружать из кирпичей печь, зависит от типа оборудования. Например, печь-шведка выкладывается следующим образом:

1 ряд — на низ будущей печи кладут отрезок рубероида, который посыпают песком, формируя слой в 1 см. При этом держат на контроле горизонтальность основания, иначе печь получится кривой. Создав платформу, выкладывают первый ряд кирпичей, тем самым получая углы конструкции.

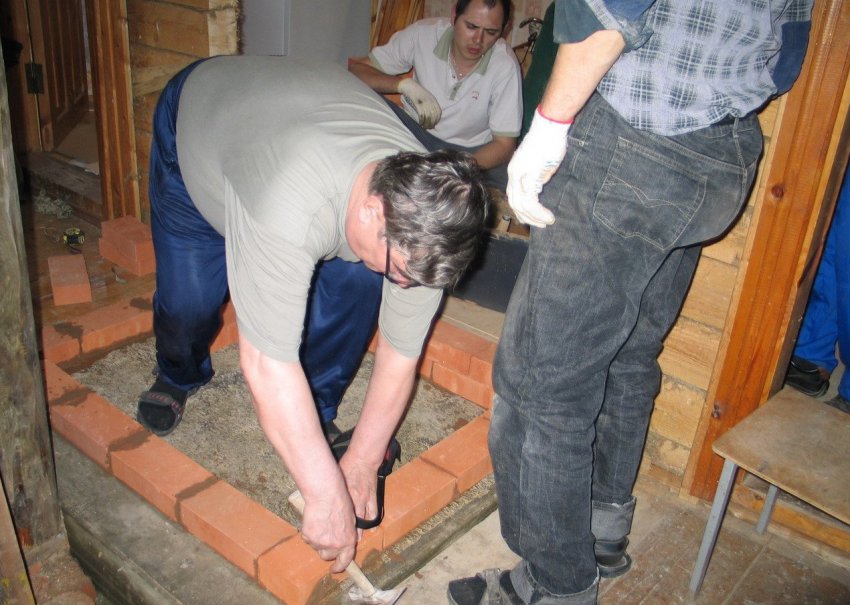

Первый ряд кладки задаёт углы будущей конструкции

2 ряд — при помощи проволоки и цементного состава монтируют дверцу поддувала.

3 ряд — выставляя линию кирпичей, следят за тем, чтобы блоки очередного ряда перекрывали стыки кирпичей, выложенных ранее. Справа кладут металлическую полосу шириной 4 см, длиной 40 см и толщиной 4 мм.

4 ряд — монтируют несколько металлических уголков с обращёнными вниз и заведёнными в соединения кирпичей вертикальными элементами. Затем на место кладут чугунную решётку.

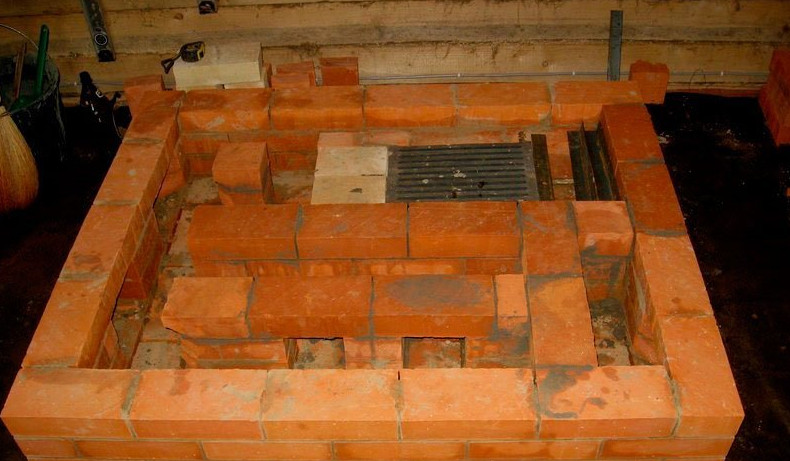

Колосник укладывается на металлические уголки, замурованные в кладку

5 ряд — углы кирпичных блоков выравнивают, устраняя шероховатости. Речь идёт о тех кирпичах, которые примыкают к колоснику. Стёсывать полагается 7–8 см.

6 ряд — ставят дверки из чугуна для топочной камеры. Элемент фиксируют на своём месте, используя стальную проволоку и цементный раствор. Чтобы конструкция из кирпичей не стала хрупкой из-за сильного нагрева чугуна, зону вокруг дверки обматывают шнуром из асбеста.

Дверца топки крепится при помощи стальной проволоки

7, 8 и 9 ряды формируют, обкладывая дверку камеры сжигания топлива. При этом швы по горизонтали делают тонкими (не более 5 мм). Это позволит выложить девятый ряд на уровне верхней грани рамы от топочной дверцы.

10 ряд — новой линией кирпичей перекрывают стыки ранее выстроенных блоков.

11 ряд — на выложенную линию кирпичей кладут две стальные пластины шириной 4,5 см, длиной более 4 см и толщиной около 4 мм.

12 ряд — на левую сторону конструкции помещают полосы из стали, а на неё кладут целые кирпичи. После этого работают в правой части конструкции, ставят два кирпича, уменьшенных на ¼. Выкладывая целые кирпичи, не получится сделать проём, соответствующий по размеру варочной поверхности с одной конфоркой. По кромке созданного окошка прокладывают асбестовый шнур, пропитанный водой и цементным раствором. Варочную панель фиксируют, пользуясь стальной проволокой и уровнем, позволяющим оценивать горизонтальность конструкции.

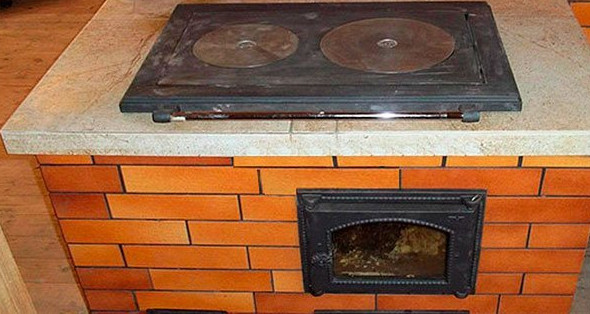

На двенадцатый ряд кладки монтируют варочную панель или обогревательный щит без конфорок

13 ряд — линию кирпичей выкладывают за варочной панелью, оставляя пространство в 1 см для прохождения тепла. Позже этот зазор засыпают песком.

14–17 ряды создаются, как требует схема порядовки. Высоту стенки слева от варочной поверхности корректируют, ориентируясь на размер всей кладки. Чтобы смонтировать перекрытия над варочной поверхностью, 17-ую линию кирпичей дополняют тремя уголками длиной 60 см и тремя полосами из плотной стали длиной 30 см.

18 ряд — выполняют монтаж перекрытия варочной камеры, заботясь о полном заполнении швов раствором.

Первый ряд перекрытия над варочной панелью укладывается на металлические уголки и пластины

19 ряд — на правой стороне кирпичной кладки оставляют пустоту размером в полкирпича. Это пространство позже послужит отверстием для чистки печи.

20 ряд — выкладывая очередную линию, в оставленный ранее проём закладывают кирпич, который можно будет легко вытащить. На выложенные кирпичи монтируют стальную полоску, длина и ширина которой составляет 1,4 см. Пластина обеспечит зигзагообразное движение газов по дымовой трубе, а значит, поспособствует равномерному нагреву всех зон печи.

21-ый ряд — создают перегородки, которые будут отделять друг от друга опускные и подъёмные каналы выведения продуктов сгорания.

22 ряд — во время выкладки очередной линии кирпичей устанавливают ещё одну пластину из стали.

23 ряд — действуют согласно схеме порядовки.

24 ряд — выложив новую линию из кирпичей, кладут последнюю стальную полосу, задача которой — заставлять дым двигаться по трубе зигзагообразно.

25 ряд — на выложенные кирпичи стальными полосами прикрепляют отрезок листовой стали с ровным отверстием в месте прохождения дымохода.

26 ряд — продолжают создавать кирпичную кладку, ориентируясь на схему порядовки, и устанавливают задвижку для дымовой трубы.

Задвижка-шибер позволяет регулировать тягу дымохода и перекрывать дымовой канал после полного угасания углей

27 ряд — выкладывают сплошную линию кирпичей с зазором для проведения трубы.

28 ряд — стены печи дополняют последней линией кирпичей, после чего проверяют, насколько хорошо запечатаны все швы.

29 ряд — выкладывают конструкцию трубы, идущей через крышу.

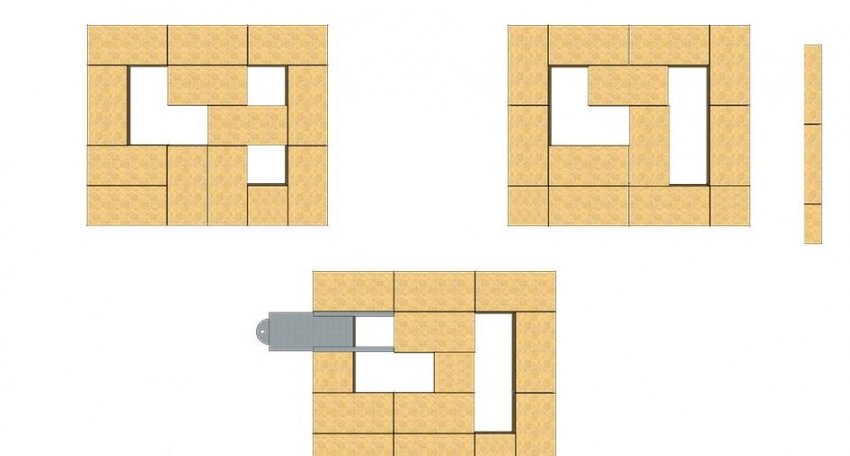

Каждый ряд кирпичной печи имеет чёткую схему кладки

Если хочется построить небольшую печь, которая будет расходовать мало дров, несмотря на высокую теплоотдачу, то следует отдать предпочтение следующему варианту сборки кирпичной конструкции:

1-й ряд или основание для печи. Здесь же устанавливается поддувальная дверца с зазором и асбестоцементным шнуром.

Кирпичи кладут вплотную друг к другу

2–3 ряды. Выкладываются стенки зольной камеры и одной прочистки, которая закрывается половинкой кирпича насухо.

4-й ряд. Он частично перекрывает зольную камеру и начинает формировать дымовые каналы.

5-й ряд. Предполагает установку колосниковой решётки. Отверстия располагаются вдоль топливной камеры. Продолжается кладка стенок каналов.

6–8 ряд. Формируют топочную. Здесь же одновременно устанавливается дверца топки с зазором (3–5 мм), в который укладывается асбестовый шнур.

9 ряд. Формирует стенки топочной и каналов согласно порядовкам.

Рядом с топочной проходят каналы отвода тёплого воздуха

10 ряд. Продолжает устройство стенок топочной и каналов согласно порядовкам.

11-й ряд. Устанавливается одноконфорочная плита, закладывается каркас ниши и продолжается кладка стенки печи и каналов.

12–18 ряд. Выкладывается ниша варочной и каналы. На тринадцатом ряду устанавливается задвижка для растопки.

19-й ряд. На металлический каркас варочной ниши и на кирпичи устанавливается вторая половина плиты с задвижкой и выкладывается девятнадцатый ряд.

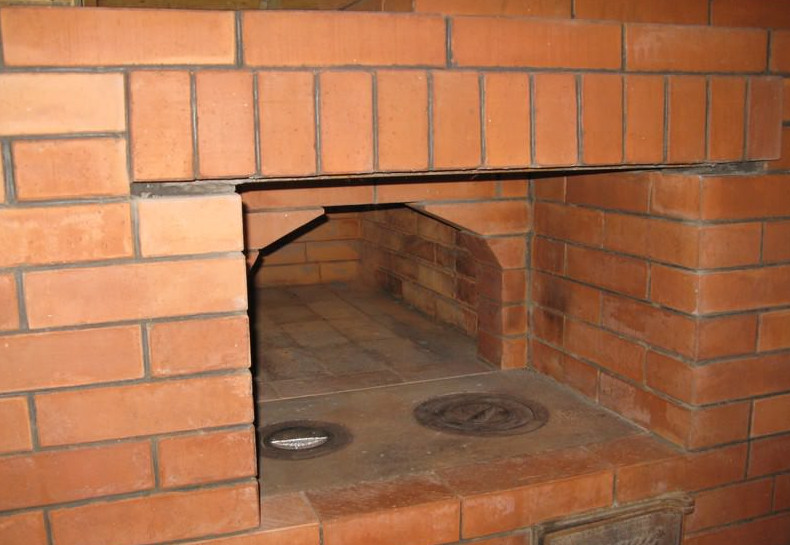

В первом ряду после перекрытия варочной панели необходимо сделать треугольные вырезы в кирпичах

20-й ряд. Предполагает установку духового шкафа и дальнейшую кладку каналов согласно порядовкам.

21–22 ряд. Продолжают кладку вокруг духового шкафа и кладку каналов.

23-й ряд. Устанавливаются опоры для перекрытия камеры духового шкафа.

24–26 ряд. Делается кладка каналов согласно порядовкам.

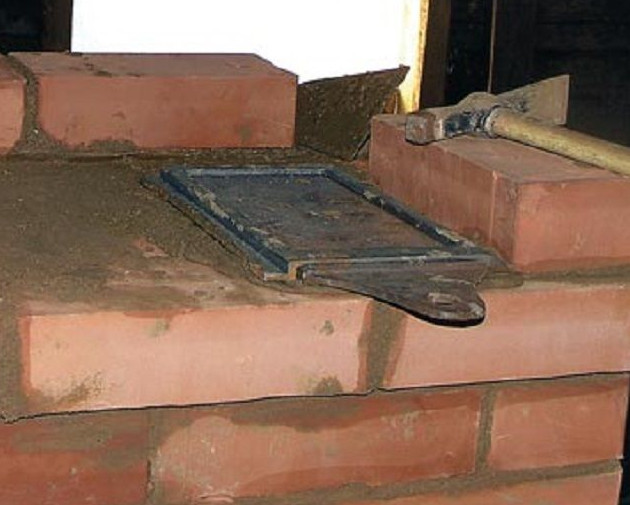

В двадцать шестом ряду устанавливается задвижка-шибер

27–28 ряд. Перекрываются каналы, оставляя один канал трубы 140х140 мм согласно порядовкам.

Далее ведётся кладка трубы дымохода.

Видео: кладка печи для дома своими руками

Эксплуатация дровяной печи

Чтобы печь была безопасной, нужно позаботиться о следующем:

прибить на пол со стороны топочной камеры лист стали длиной 30 см и толщиной 2 мм, который бы выходил за пределы кирпичной конструкции на 15 см;

использовать дымоход (если он не кирпичный) из кислотоупорного материала, способный хорошо рассеивать дым.

Топка печи не создаст проблем, если при её эксплуатации руководствоваться правилом — закладывать в камеру только те дрова, которые хранятся в крытой поленнице, защищающей топливо от сырости.

Эксплуатация дровяной печи — это настоящее ремесло. Чтобы оно приносило удовольствие и пользу, следует прислушаться к некоторым советам:

дрова в топку закладывают поплотнее, с зазорами, которые были оставлены в поленнице;

сверху разумнее класть толстые дрова, а снизу — тонкие;

под сводом топки полагается оставлять зазор в 1/5 её высоты;

после закладки первой партии дров дверцу топки нельзя открывать в течение часа.

Видео: как правильно топить печь

По окончании работ станет ясно, что строительство дровяной печи отягощает не так, как кажется поначалу. Хоть усилий и часов на выполнение этой задачи уходит немало, результат не заставит пожалеть о сделанном.
