Капельник для крыши: доборный элемент особого назначения - Строительство и ремонт.

Крыша дома состоит из двух блоков — стропильной системы, выполняющей несущую функцию, а также кровельного пирога и формирующих доборов, роль которых — защищать строение от разрушения из-за воздействия негативных атмосферных явлений. Одним из таких доборных элементов является капельник, без которого не обходится ни одна современная крыша. Чтобы установить этот элемент самостоятельно, нужно знать его устройство и правила монтажа.

•
  #i-2



•
  #i-3


•
  #i-5



•
  #i-6


•
  #_1


•
  #i-10



•
  #i-11



  •
    #i-12



  •
    #i-13







•
  #i-14



•
  #i-15


Что такое капельник и его назначение

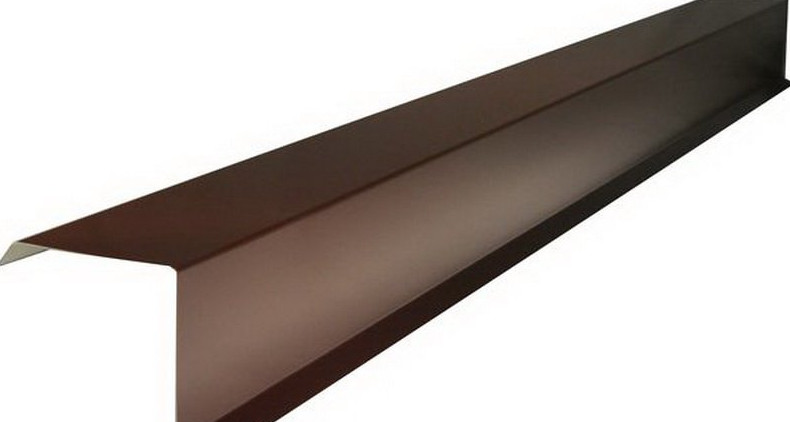

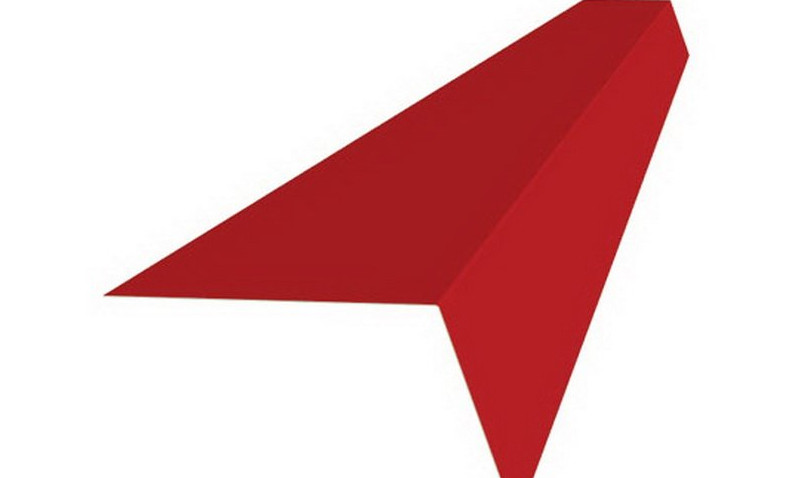

Капельник — угловая планка, в большинстве случаев сделанная из оцинкованной стали, которую крепят к краю карнизного свеса по всей длине. Роль капельника — отводить влагу за периметр карниза, обеспечивая её слив в водосточные желоба, благодаря чему конструктивные элементы дома и крыши остаются сухими.

Металлический капельник располагается в карнизном узле и отводит влагу за пределы карниза

Если не монтировать капельную планку под гидроизоляционный материал, то конденсат, скопившийся в подкровельном пространстве, начнёт попадать на стены, а по ним на фундамент и цоколь, стекать на лобовую доску или проникать в стропильную систему, приводя их в негодность.

Видео: для чего нужна карнизная планка

Установка капельника спасает не только от конденсата, но и от атмосферных дождей, во время которых не вся вода стекает с кровли. Некоторая её часть, дойдя до кромки кровельного настила, плавно перетекает на его внутреннюю сторону. И уже оттуда, при отсутствии защитной планки, как по накатанной дорожке, устремляется внутрь кровельного пирога, способствуя намоканию и разрушению всех его слоёв. Последствия этого, увы, очень печальные — гниение обрешётки и стропил, намокание утеплителя, плесень, грибок. Можно считать, что крыши нет.

Поэтому, как уже сказано выше, ни одна постройка, какой бы формы ни был её фасад или кровля, не обходится без этих защитных элементов особого назначения, функции которых сводятся к следующему:

• они предотвращают соприкосновение талой и дождевой воды с элементами кровельной конструкции;


• являются вспомогательной преградой для вторжения извне холодного воздуха внутрь дома;


• в зимнее время защищают стропильную систему от проникновения наледи;


• делают крышу дома завершённой и эстетично привлекательной, если подобраны вместе с другими доборными элементами контрастно или в тон кровельному покрытию.

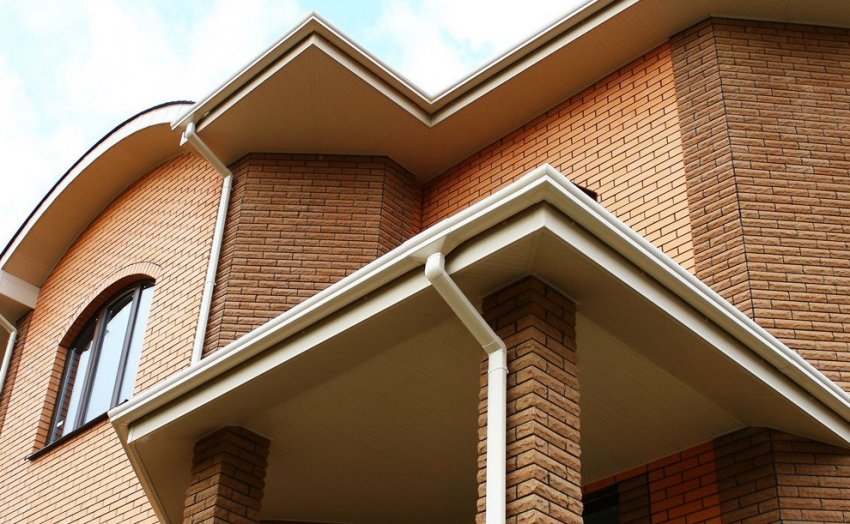

Капельник обеспечивает отведение влаги с кровли и подкровельного пространства в водосток

Капельники обустраивают не только для защиты кровли. Их также используют для отведения влаги от оконных и дверных проёмов, балконов и крылец.

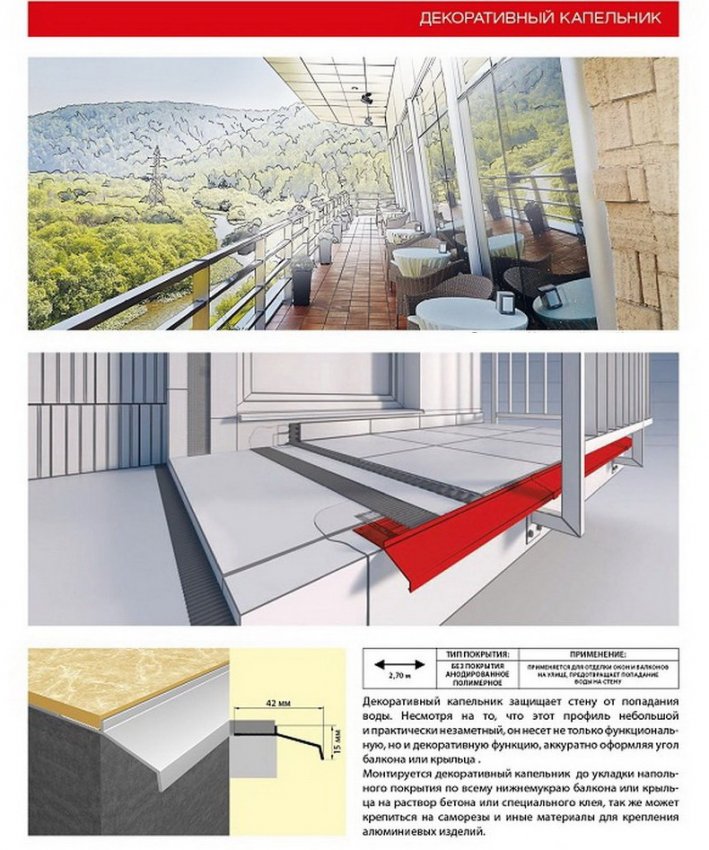

Капельники используют не только на крышах, но и для отвода воды от балконов и крылец

Видео: монтаж капельника для мансардных окон

Устройство капельника для крыши

Капельники для крыши подразделяются в зависимости от места их установки на:

1. Фронтонные — доборы, смонтированные по краю фронтонного свеса. Их предназначение — отвести воду от фронтона здания на карниз и предотвратить попадание влаги в стропильную систему при косом дожде. Фронтонные капельники имеют 3 загиба, которые делят капельную планку на юбку, ступеньку и фартук.



   Фронтонные капельники устанавливают на фронтонных свесах для защиты фасада здания от намокания



2. Карнизные — капельники, установленные по кромке карнизного свеса и имеющие в отличие от фронтонных водоотводных элементов 2 загиба. Первый из них делит капельную планку на фартук, который закрепляется на карнизе, и юбку, направляющую влагу в желоба. А второй — служит как дополнительное ребро жёсткости на юбке капельника, придающее конструктивному узлу бòльшую прочность.



   Карнизные капельники выводят конденсат из подкровельного пространства, обеспечивая сухость всем конструктивным элементам крыши



3. Фартуки капельники обратные — доборные компоненты, используемые на односкатных крышах или же на отдельных участках сложных конструкций, где сток воды направлен в одну сторону. Например, в сторону ендовы. Крепятся обратные капельники на лобовую доску и выполняют те же функции, что и обычные — защищают узел безконьковой крыши от намокания и отводят воду на кровельное покрытие, а оттуда в водосток.



   Фартук обратный капельник из холоднокатанной оцинкованной стали с полимерным покрытием устанавливают в основном на односкатных крышах

Помимо этого, существуют парапетные капельники, предназначенные для защиты парапетных узлов, отливы-капельники, которые устанавливают в узле карнизного свеса мансарды, цокольные, фасадные и т. д.

Парапетный капельник предназначен для защиты парапетных узлов от проникания влаги

Изготавливают капельники на специальном оборудовании — листогибе, с которым несложно сделать защитные водонаправляющие доборы самостоятельно. Особенно это рационально при возведении фальцевой кровли, когда картины делают прямо на стройплощадке. При этом получаются обрезки кровельного материала, из которых в целях экономии целесообразно производить различные доборные элементы.

Механический станок листогиб используют для загиба металлических пластин при изготовлении панелей для фальцевой кровли и кровельных доборных элементов

При собственноручном изготовлении капельников нужно помнить, что вид кровельного настила и наклон скатов кровли влияют на угол изгиба капельных планок, который колеблется от 100 до 140°.

Интересной альтернативой металлическим изделиям для мягких кровель являются декоративные погонажные фартуки капельники. Они представляют собой рулонный материал с наружным слоем из стального оцинкованного полимерного покрытия. Работать с такими доборами одно удовольствие: промазать специальной мастикой рабочий участок и просто развернуть по нему рулонный капельник.

Для мягкой кровли могут использоваться доборные элементы в виде рулонного материала

Видео: поворот капельника на угол

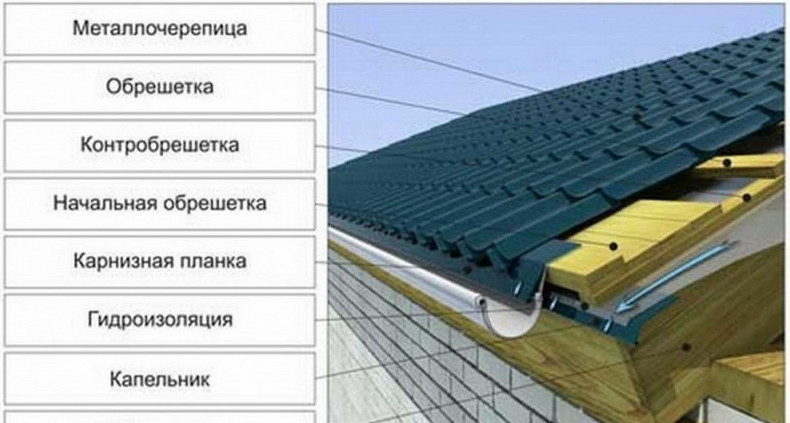

Правильная конструкция крыши с наличием капельника выглядит следующим образом:

• укрывной материал;


• карнизная планка;


• обрешётка и начальная обрешётка — сплошной настил с минимальными зазорами из 3–4 досок в районе карнизного свеса, ширина которого варьируется соответственно кровельному покрытию и регламентируется нормативными документами — СП 17.13330.2016. Кровли, СП 31–101–97, ТТК, СНиП II-26–76* и прочие;


• контробрешётка;


• гидроизоляционный слой;


• капельник;


• стропила;


• лобовая планка карнизного свеса;


• кронштейны для водостока и водосточные желоба.



  Правильная конструкция кровли из металлочерепицы с капельником должна обеспечивать хорошую вентиляцию подкровельного пространства

При таком устройстве, даже если присутствует большой снежный покров в районе карнизного узла, обеспечивается хороший приток воздуха в подкровельное пространство, что немаловажно для естественной вентиляции крыши.

Карнизная планка и капельник

Нередко эти два доборных элемента сводят к одному понятию — отводу воды с кровли и устанавливают только один из них. Это является большой ошибкой при обустройстве крыши. Безусловно, они оба являются направляющими и влагозащитными компонентами. Однако карнизная планка не выводит конденсат, поскольку крепится под слой укрывного настила, в силу чего основная её функция — направление стока воды в желоба.

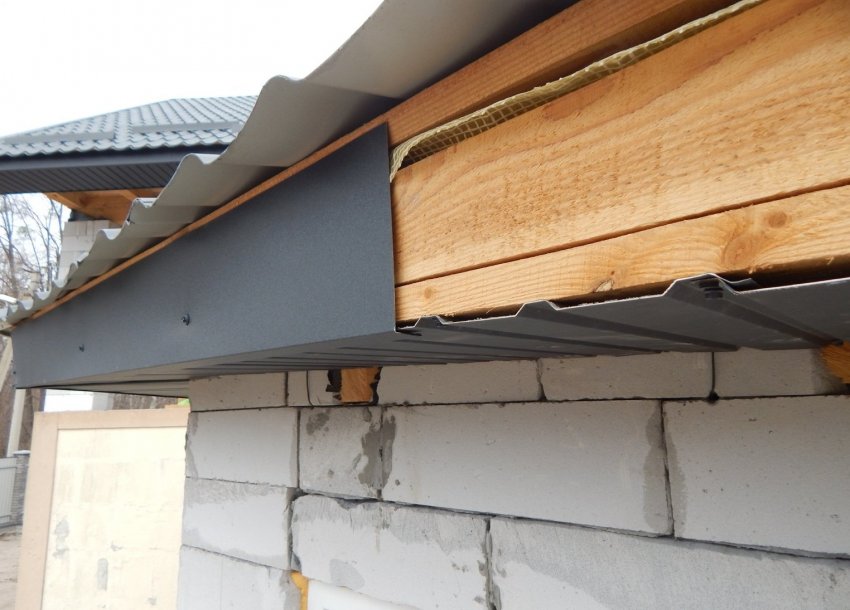

Между капельником и карнизной планкой прокладывается вентиляционная сетка

Капельник монтируется под гидроизоляционный слой, под которым расположен утеплитель, благодаря чему отводит капли конденсата, проникшие в него, и способствует сухости теплоизоляционной прослойки. В придачу, как вспомогательный элемент, он помогает карнизной планке направлять влагу в водосток. К тому же капельник помещают с таким изгибом, который сохраняет хороший воздушный зазор, а значит, гарантирует сухость подкровельного помещения.

Поэтому устанавливать нужно 2 элемента — карнизную планку и капельник, чтобы максимально обеспечить долголетие кровли и благоприятный микроклимат в доме.

Стандартные размеры изделия

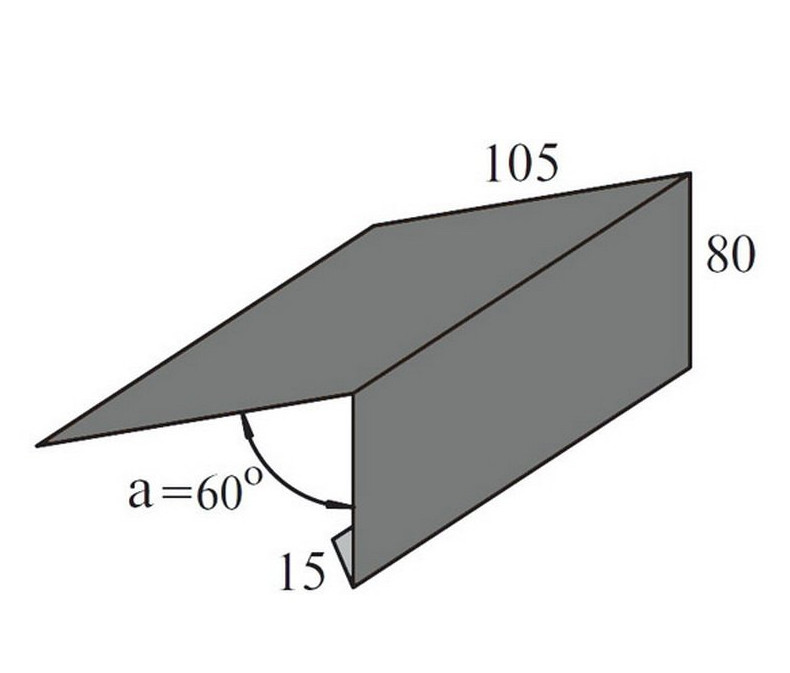

Металлизированные капельники имеют стандартную длину 1–2 м, толщину 0,4–0,5 мм и ширину 20 см. Можно, конечно же, изготовить капельники под заказ по всем параметрам — длина, ширина, конфигурация, развёртка и материалы. Но стоимость таких доборов будет дороже, поскольку учитывается сложность заказа и индивидуальность — потребуется настройка или перепрограммирование оборудования.

При выборе длины изделия нужно учитывать, что капельники монтируются с нахлёстом в 50 мм, а при избрании ширины ориентироваться на величину карнизной планки, которая должна обеспечивать прочное крепление к обрешётке и заходить в жёлоб не менее чем на ⅓.

Типовые капельники изготавливают, как правило, из оцинкованной стали, покрытой с двух сторон алюмоцинком или цинком, а при индивидуальном производстве из материала на усмотрение заказчика — меди, титан-цинка, алюминия, стали и оцинковки.

При устройстве медной кровли или медного водостока нередко используют доборные элементы тоже из меди

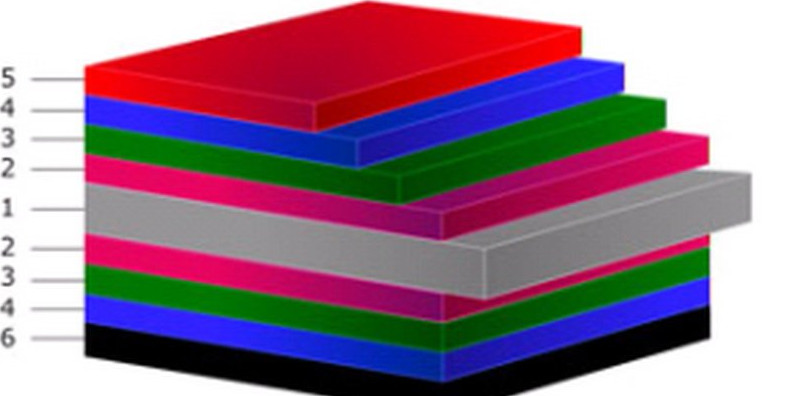

В разрезе структура исходного сырья для ординарных капельников показана на фото ниже:

1. Стальной лист.


2. Покрытие цинковое плотностью 275 г/м².


3. Антикоррозийная прослойка, нанесённая поверх цинкового слоя.


4. Грунтовочный состав с хорошей адгезией к металлу.


5. Полимерное покрытие наружного слоя — пластизол, полиуретан, полиэстер и т. д.


6. Защитный лак на внутренней стороне.



   Структура металлических пластин для изготовления кровельных доборных элементов состоит из нескольких слоёв

Расчёт доборных элементов

Для приобретения доборных элементов делают простой расчёт — к длине кровли по периметру прибавляют запас на нахлёст. А при расчёте стоимости полученное значение умножают на стоимость 1 погонного метра, которая зависит от ширины изделия, и прибавляют стоимость креплений (гвоздей). Некоторые значения для наглядного примера приведены в таблице.

Таблица: стоимость 1 погонного метра капельника соответственно ширине заготовки

Рассмотрим пример: капельники будут монтироваться по всей длине дома, равной 60 м. Длина одного изделия стандартная 2 м, ширина заготовки, допустим, 30 см, а шаг крепления 100 мм.

1. Определяем необходимое количество доборов: 60 : 2 = 30 штук + нахлёст (30 х 0,05 = 1,5 м, т. е. 2 изделия). Итого 32 добора или 64 погонных метра.


2. Высчитываем стоимость, используя данные таблицы: 64 х 155,00 = 9920,00 + стоимость гвоздей в количестве 600 штук (при шаге 0,1 м) весом по 1 грамму каждый = 9920,00 + 54,00 = 9974,00 ≈ 10000,00 рублей.

Как видно из примера, в масштабе всего строительства эта сумма ничтожно маленькая. Однако потратив её и установив капельники, можно не беспокоиться впредь о сохранности всех конструктивных элементов дома.

Монтаж капельника для крыши

Перед началом работ необходимо заготовить:

• все доборные элементы;


• молоток и ножницы для резки металла;


• оцинкованные гвозди 3–5 см длиной.

При необходимости гвозди заменяют саморезами, а молоток в таком случае шуруповёртом. Процесс монтажа осуществляют до укладки кровельного настила и проводят в следующем порядке:

1. Снимают защитную плёнку и фиксируют капельник к карнизной доске, которая утапливается в плоскости стропил. Ширина карнизной доски должна быть достаточной для последующего крепления водосточной системы.

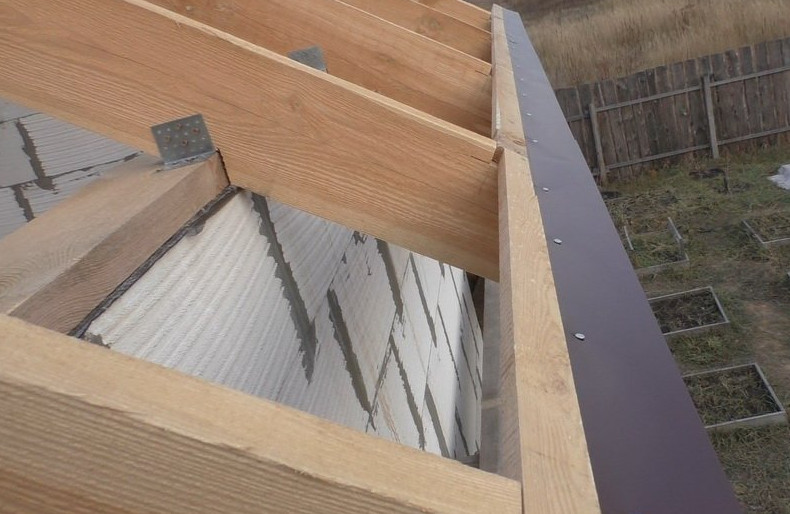

   Капельник крепится к лобовой доске, утопленной в плоскости стропил



2. Отдельные элементы монтируют внахлёст. Для лучшего соединения планок капельника срезают ребро жёсткости каждой детали приблизительно на 2 см и этим концом заводят под предыдущую планку.


3. Для крепления гидроизоляционной плёнки поверх капельника в верхней его части наклеивают специальную двухстороннюю самоклеящуюся герметизирующую ленту. По стропилам опять-таки поверх капельника прокладывают гидроизоляционную плёнку, если она не была проложена ранее, и фиксируют степлером к основанию. Плёнка укладывается с провисанием в 1–2 см.


4. Удаляют защитную плёнку с герметизирующей ленты и фиксируют гидроизоляцию к капельнику, разглаживая защипы и складки. Гидроизоляционная плёнка должна заканчиваться на уровне герметизирующей ленты.


5. Поверх гидроизоляционного материала монтируют контробрешётку и обрешётку.



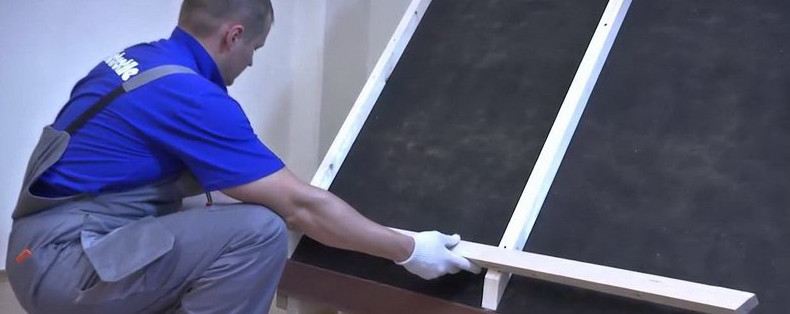

   После установки капельника и вывода на него гидроизоляции набивают контробрешётку и обрешётку



6. Устанавливают длинные кронштейны для желобов, закрепляя их к нижней доске обрешётки, запиливая в неё, чтобы при установке карнизной планки не было перегибов. А также прокладывают вентиляционную ленту для защиты подкровельного пространства от насекомых и мусора.

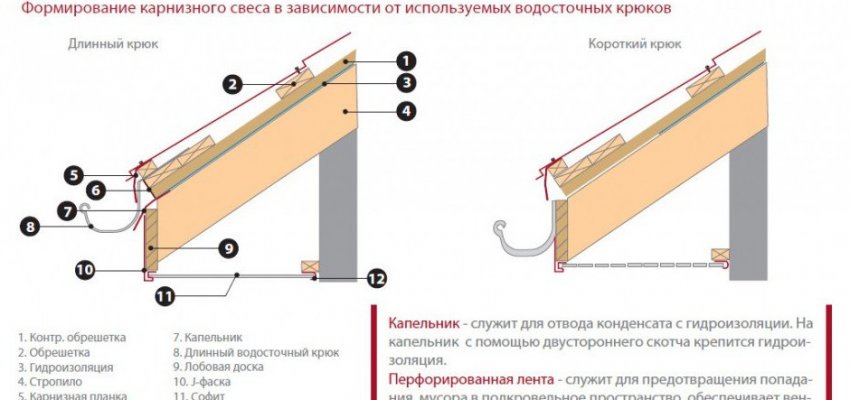

   При формировании карнизного свеса и водосточной системы могут использоваться длинные кронштейны и короткие



7. При необходимости с помощью ровного прочного бруса отгибают нижний край карнизной планки в соответствии с уклоном кровли. Крепят планку гвоздями к первой доске шаговой обрешётки.



   Карнизная планка устанавливается поверх капельника и крепится к нижней доске обрешётки



8. Боковой край гидроизоляционной плёнки подгибают вверх и закрепляют степлером к крайнему бруску контробрешётки.


9. Монтируют кровельное покрытие и водосток.

Двойная конструкция карнизного узла обеспечивает естественную циркуляцию воздуха в подкровельном пространстве. Воздух поступает под карнизную планку и уходит вверх в зону конька, а конденсат или случайно попавшая влага тем же путём беспрепятственно стекают вниз.

Двойная конструкция карнизного узла обеспечивает хорошую циркуляцию воздуха в подкровельном пространстве, благодаря чему значительно увеличивается долголетие крыши и дома в целом

Видео: правильное оформление карнизного узла

Как сделать капельник для крыши своими руками

Карнизную планку и капельник (нижняя карнизная планка) можно сделать самостоятельно из металлических заготовок. Для этого понадобятся:

• клещи сварочные;


• ножницы правые и левые по металлу;


• киянка и плоскогубцы;


• уголок и карандаш.

Порядок работ:

1. Вначале заготовку сгибают под углом немного меньше половины того, на который формируется торец.


2. Следом размечают контуры резов и сгибов с таким расчётом: длина будущей диагонали + 10 мм на подгиб.


3. На нижней полке горизонтальной отмечают линию, куда будет гнуться планка.


4. На продольной и поперечной полке делают очертание подгиба и перегиба с обратной стороны.


5. Отрезают всё лишнее и по внутренней отметке отбивают киянкой линию сгиба.


6. Накладывают заготовку на место будущего сгиба и заворачивают.


7. Отбивают грань на соразмерной оправке, осаживают полку, пробивают грани и делают подгиб кромки внутрь.

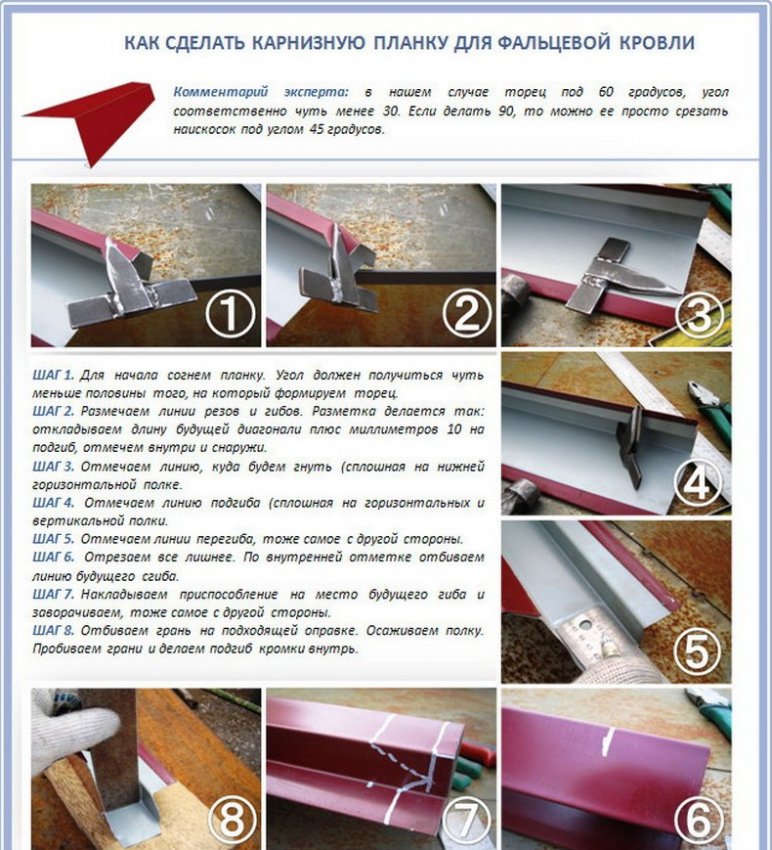

   Карнизную планку можно изготовить своими руками без использования загибочных механических устройств

Естественно, имея листогибочный станок, справиться с такой работой можно намного быстрее и легче.

Тем не менее можно обойтись и без механического оборудования, если последовать рекомендациям жестянщиков.

Блицсоветы

Чтобы правильно установить капельник и продлить срок его службы, нужно воспользоваться следующими советами:

1. Категорически не рекомендуется для резки деталей капельника и карнизной планки пользоваться болгаркой. Из-за скорости её вращения происходит нагревание металла, в результате чего выгорает защитный полимерный слой, без которого металл начнёт быстро ржаветь.


2. Желательно для изготовления капельников использовать тонкую жесть, которую удобно резать ножницами по металлу. Ручная работа, конечно же, продлевает время изготовления, но оно окупится сполна прочностью, надёжностью и долгим сроком службы карнизного узла.


3. При покупке металлических пластин следует обращать внимание на толщину металла и наличие защитного полимерного покрытия.


4. Чтобы после установки капельника и карнизной планки не возникли проблемы с монтажом других кровельных элементов, перед обустройством карнизного узла должна быть смонтирована лобовая доска и кронштейны водоотлива. По возможности проложена гидроизоляция, набита контробрешётка и обрешётка, а для мягкой кровли уложены ОСБ плиты и подкладочный ковёр.


5. И в обязательном порядке раз в сезон проводить обследование и очистку водостока от скопившегося мусора, чтобы повысить эффективность его работы.

Видео: карнизный узел — зачем монтировать две карнизные планки

Отзывы

В большинстве случаев капельник — это элемент, устанавливаемый под кровельное покрытие на краю карнизного свеса в качестве дополнительной защиты лобовой доски и нижней обрешетины от разбрызгивания дождевой воды, попадающей в желоб. Вам нужно выбрать приемлемый для вас вариант установки водостока и затем подобрать капельник, чтобы он просто спускался и заходил в желоб.

Valery_SY

http://vashdom.tut.by/forum/index.php?topic=7897.0

В моём, и не только случае под битумную черепицу капельник не дополнительная, но и основная защита. С керамической черепицей проще, она свисает почти до середины желоба и можно не бояться схода снега. Подбирать на свой ум пока не хочу, нужно разобраться как правильно. Плохо, что производители битумной черепицы и их дилеры не заостряют на этом вопрос.

klykva

http://vashdom.tut.by/forum/index.php?topic=7897.0

В основном в продаже длина капельника и подобных элементов кровли — 2 м. В принципе, это и есть оптимальный размер для удобства монтажа.

Строитель

https://forumstroy.com.ua/archive/index.php/t-3572.html

При правильном угле свеса кровли, капельник это лишние финансы для шиферной кровли.

Технолог

https://forumstroy.com.ua/archive/index.php/t-3572.html

Шифер просто выпускается и все, капельник не нужен.

Олег

https://forumstroy.com.ua/archive/index.php/t-3572.html

Нужно ли ставить и капельник и карнизную планку одновременно. А то кровельщики говорят, что это лишнее, или капельник или карнизная планка.

Batkaev

https://www.forumhouse.ru/threads/222315/

Ха, «кровельщики» говорят… Это два СОВЕРШЕННО РАЗНЫХ ЭЛЕМЕНТА, каждый для своей цели. Можно ставить, можно не ставить как оба, так и по отдельности, но никак они друг друга не заменяют.

Хозяин дивана

https://www.forumhouse.ru/threads/222315/

При возведении крыши каждый этап работ важен. Поэтому нужно уделять внимание правильному обустройству всех комплектующих, даже мелких. Ведь благодаря небольшим по величине доборным элементам, как карнизная планка и капельник, можно многократно повысить изоляционные свойства кровли и обеспечить комфорт в доме на долгие годы.
