Отливы отвечают за сбор воды со скатов и её транспортировку до мест слива, поэтому являются важнейшей составляющей любого водостока. Из-за большой протяжённости водосборных желобов их приобретение является весомой частью расходов на сооружение всей системы водоотведения. Итоговая цена будет достаточно высокой, даже если выбирать недорогие изделия из жести. Именно поэтому каждый уважающий себя домашний мастер должен уметь изготовить отливы из оцинкованной стали своими руками. Хорошо обкатанная технология не только сохранит бюджет, но и позволит выйти победителем в ситуации, когда для обустройства кровли потребуются желоба нестандартных размеров.

•
  #i-2



•
  #i-3



  •
    #i-4







•
  #i-5



  •
    #i-6






•
  #i-8



  •
    #i-9






Технология изготовления отливов из оцинкованной стали

Компании, которые занимаются изготовлением отливов из оцинкованной стали, используют специальное гибочное оборудование. Радиальный изгиб заготовки получают за счёт переориентации внутренних напряжений в стали во время прокатывания листа металла между вальцами станка. Конечно же, для разовой работы покупать или изготавливать такое приспособление нерационально. Поэтому в домашних условиях для обработки заготовок используется ручной инструмент.

При мелкосерийном производстве водосточных желобов используют специальные листогибочные станки

Необходимые инструменты и материалы

Перед тем как приступить к изготовлению отливов для крыши своими руками, следует подготовить всё необходимое. Первое, что потребуется для работы, это, конечно же, оцинкованная сталь. Промышленностью выпускается листовой металл различной толщины, поэтому критерием выбора служит форма будущих желобов. Для изделий Г-образной или прямоугольной формы можно использовать оцинковку толщиной 0,5–0,7 мм — это позволит без особых усилий справиться с её обработкой. Классические полукруглые отливы из такого материала без рёбер жёсткости будут слишком хлипкими, поэтому для их изготовления лучше брать листовой металл толщиной 1 мм и более.

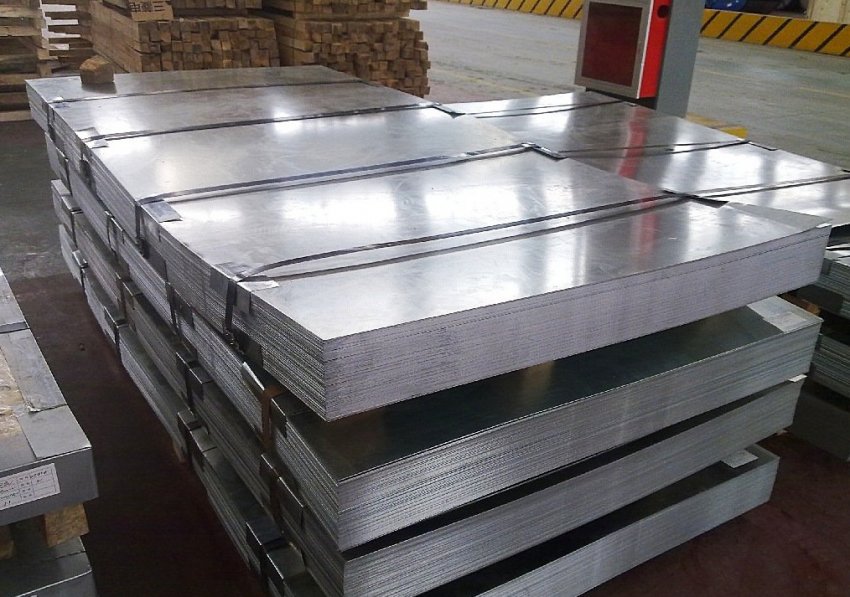

Оцинкованная листовая сталь является самым подходящим материалом для изготовления водосточных отливов

Следующее, на что следует обратить внимание — это качество защитного покрытия. По нормативам удельный вес слоя цинка должен быть не менее 270 г/м². В розничной сети представлены стальные листы с цинковым покрытием от 60 до 270 г/м². Обязательно уточните этот момент с продавцом, поскольку разница в цене будет не такой уж и большой, а вот долговечность кровельного железа может отличаться в несколько раз.

В работе можно использовать и стальные листы с полимерным покрытием, однако для этого подойдёт лишь хороший, качественный материал. Узнать его качество совсем несложно — достаточно согнуть уголок листа под прямым углом и посмотреть на состояние защитного слоя. Если он сохранил первоначальную структуру, то покрытие не будет растрескиваться во время формовки заготовок, а значит, отлично подойдёт для поставленной задачи. Если же полимерный слой повреждается и отслаивается, то покупать такой металл не следует — в трещины будет затекать вода, и сталь очень быстро разрушит коррозия.

Инструмент, который понадобится для изготовления оцинкованных отливов:

• резиновая и деревянная киянка;


• молоток;


• ножницы по металлу;


• плоскогубцы;


• рулетка;


• линейка;


• маркер или простой карандаш;


• ровный металлический уголок с шириной полки не менее 50 мм;


• отрезок стальной трубы диаметром не менее 100 мм в качестве шаблона;


• деревянная рейка сечением не менее 20х30 мм.

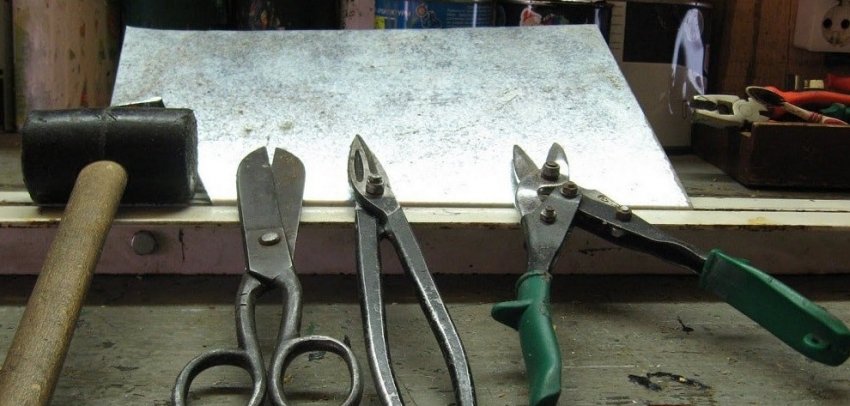

  Для изготовления отливов потребуются самые простые инструменты

Поскольку кронштейны для крепления желобов можно также изготовить своими руками, то дополнительно потребуется шина из конструкционной стали шириной 20–30 мм толщиной не менее 2.5 мм и стальная полоса толщиной 1 мм. Тонкий металл понадобится для того, чтобы сделать фиксаторы. Прикрепить их к держателям можно при помощи заклёпок, или воспользовавшись сварочным аппаратом.

Пошаговая инструкция по изготовлению отливов

1. От листа оцинкованной стали отрезают полосу шириной 180–220 мм.

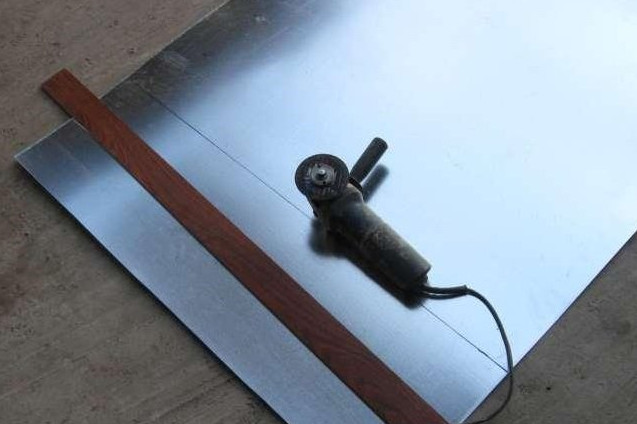

   Для резки оцинкованных листов можно использовать как ручной, так и электрический инструмент



2. На расстоянии 5–10 мм от каждого края заготовки проводят линии. В дальнейшем они понадобятся для того, чтобы сделать загибы. Такая отбортовка на только делает жёлоб более привлекательным, но и способствует увеличению его жёсткости.

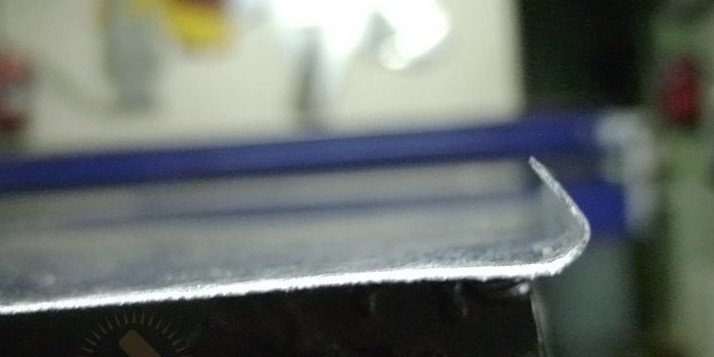

   Отбортовка по краю водосточного жёлоба сделает его более жёстким





   Чтобы зачистить кромку заготовки из оцинкованной стали, можно использовать струг, изготовленный из куска сломанного ножовочного полотна.





3. Воспользовавшись плоскогубцами, металл отгибают по размеченной линии под углом 90^o. Линию отбортовки выравнивают. Для этого заготовку укладывают на металлический уголок и простукивают киянкой, доводя угол в месте сгиба до 130–150^o.

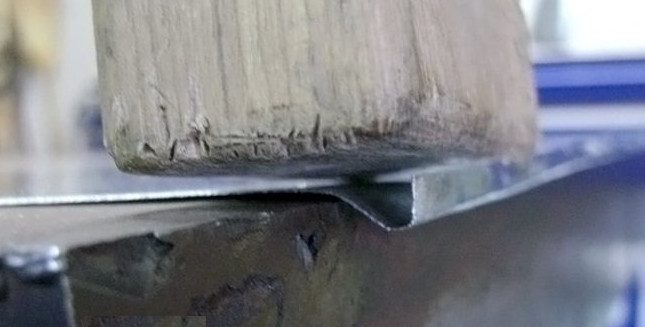

   Чтобы сформировать отбортовку без повреждения поверхности оцинкованного листа, используют деревянную киянку



4. Для изготовления полукруглого отлива, его укладывают на верстак таким образом, чтобы загибы были направлены вниз. Чтобы предотвратить смещение заготовки, её необходимо закрепить при помощи струбцин. После этого на край листа укладывают отрезок стальной трубы диаметром от 100 мм, который с торцов также следует зафиксировать зажимами. Далее, заготовку постепенно огибают вокруг шаблона, простукивая деревянной киянкой по всей её поверхности. После того как жёлоб приобретёт необходимую форму, струбцины снимают и приступают к изготовлению следующего изделия.

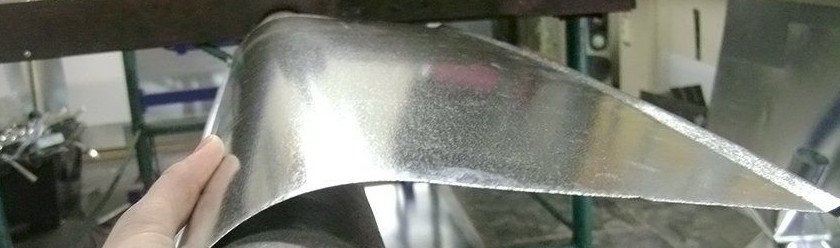

   Чтобы получить жёлоб полукруглой формы, используют трубу подходящего диаметра



5. Г-образный отлив сделать ещё проще. Для этого находят середину листа с каждой стороны и отчерчивают осевую линию. Изгиб выполняют при помощи металлического уголка или деревянной рейки, которую крепят на краю верстака. Заготовку укладывают так, чтобы её осевая линия находилась строго над ребром шаблона и простукивают киянкой для получения изгиба под углом 90^o. П-образный жёлоб формируют таким же образом, но наносят две параллельные линии на расстоянии 60–80 мм от внешнего края заготовки и выгибают два прямых угла.

Если после изготовления полукруглого жёлоба его края немного разошлись в стороны, не беда — после установки в жёсткие держатели конфигурация будет восстановлена.

Полукруглые отливы для системы отвода воды с крыши можно получить и другим способом — распустить пополам водосточные оцинкованные трубы подходящего диаметра.

Как сделать держатели для отливов

Крюки для крепления желобов можно согнуть из стальной шины. Подойдёт металлическая полоса сечением 20х2,5 мм, поскольку более тонкий металл может не справиться со снегом и льдом, который накапливается в водостоке зимой. Если купить такую шину не удалось, то держатели можно нарезать из стального листа подходящей толщины. Для этого его следует разметить, отчертив нужное количество полос шириной 20–30 мм и длиной 400 мм.

Конфигурация и длина крюков зависит от формы жёлоба и способа его крепления (на стропильные ноги, обрешётку или лобовую доску).

Чтобы получить множество однотипных держателей, необходимо соорудить специальное приспособление. Гибку С-образных кронштейнов можно ускорить, если на металлический лист наварить 50-миллиметровое кольцо из трубы Ø100 мм и вертикальный фиксатор из прутка Ø15 мм такой же длины. Крюк нужной формы получают, зажимая стальную шину в приспособлении и оборачивая вокруг трубы. Устройство для изготовления треугольных или прямоугольных держателей можно сделать из деревянных брусков, отрезков металлических уголков или профильной трубы.

При изготовлении держателей своими руками, обязательно учитывают их форму и размер отливов

После того как будет согнута последняя полоса, на присоединительных частях кронштейнов выполняют по 2–3 сверления для крепления к деревянным конструкциям крыши. Кроме того, по краям изогнутой части крюка можно приварить отрезки проволоки толщиной 3–4 мм или полосы из стали толщиной до 1 мм. Они понадобятся для того, чтобы зафиксировать отлив в держателе.

После того как будет изготовлен последний крюк, изделия окрашивают. Краска придаст деталям завершённость и защитит металл от ржавчины.

Монтаж отливов

Крепление оцинкованных отливов проводят в несколько этапов, выполняя работы в строгом порядке. Только в этом случае можно надеяться на то, что водосток будет установлен под нужным углом, а отдельные кронштейны не будут висеть в воздухе. Далее мы предоставим инструкцию, по которой следует действовать, а сейчас предлагаем ознакомиться со списком инструмента, необходимого в работе:

• гибочный инструмент для крюков;


• клещи;


• угловая шлифмашина или ножовка по металлу;


• заклёпочник;


• электродрель;


• шуруповёрт;


• молоток;


• киянка резиновая;


• ножницы по металлу;


• шнур;


• рулетка;


• карандаш.

Главным условием качественной работы водостока является прямолинейность жёлоба и соответствие расчётному уклону. Для разметки мест крепления крепёжных кронштейнов лучше всего использовать лазерный уровень. Если же такого прибора у вас под рукой нет, то можно использовать простой ватерпас (гидравлический уровень).

Порядок установки отливов

Оцинкованный водосток является достаточно лёгкой конструкцией, поэтому отливы можно крепить как на стропильные ноги, так и к лобовой (иногда её ещё называют ветровой) доске. В первом случае монтаж выполняют ещё на этапе строительства крыши, перед укладкой кровельного материала. В этих целях используют удлинённые кронштейны, которые накладывают на стропильные ноги и фиксируют саморезами. Крепление таким способом можно выполнять только в том случае, если шаг стропил не превышает 0,6 м.

При монтаже отливов необходимо учитывать тип крепления, уклон и расстояние от лобовой доски

Если расстояние между стропилами превышает 0,6 м, то крюки для отливов можно установить на нижней доске обрешётки.

Что же касается монтажа кронштейнов на ветровую доску, то этот метод даёт возможность устанавливать водосток на финишных этапах строительства или по мере необходимости.

Работы по монтажу оцинкованных отливов своими руками ведут в таком порядке:

1. У дальнего края ската выбирают точку крепления первого держателя. Она должна находиться на такой высоте, чтобы отлив располагался как можно ближе к капельнику или краю кровли. Отлив устанавливают таким образом, чтобы стекающая с крыши или капельника вода попадала не на стенки, а на дно жёлоба.


2. Воспользовавшись саморезами и шуруповёртом, кронштейн прикрепляют к доске или стропилу.

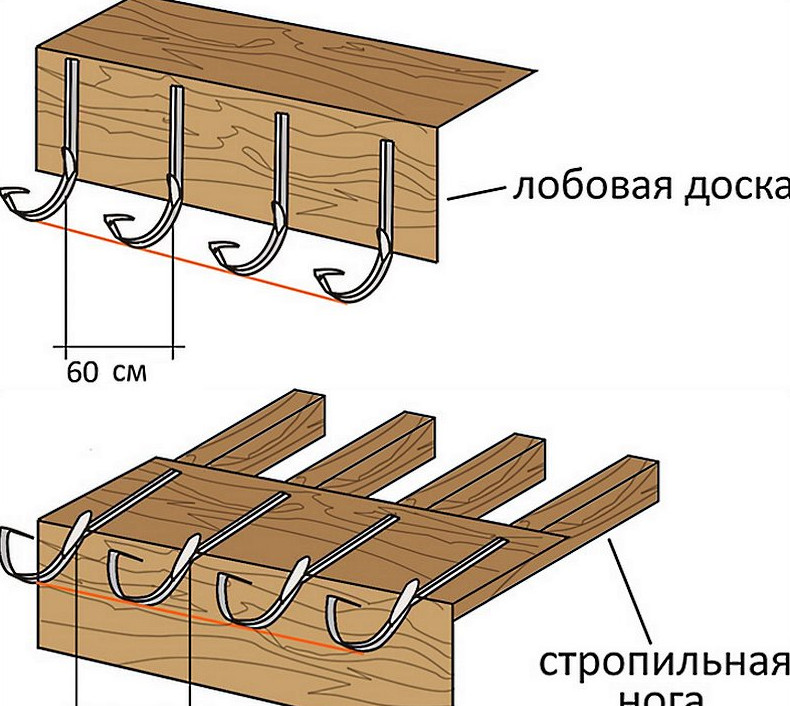

   Кронштейны для отливов можно крепить к стропильным ногам или к ветровой доске



3. Находят точку крепления жёлоба, рядом с которой будет располагаться водосточная труба. Для этого удобно использовать лазерный или водяной уровень, которым выбивают уклон в 2–3 мм на 1 погонный метр отлива. Ориентируясь на эту линию, у крайней точки устанавливают воронку.


4. Сделав от воронки отступ в 15 см, устанавливают второй кронштейн.

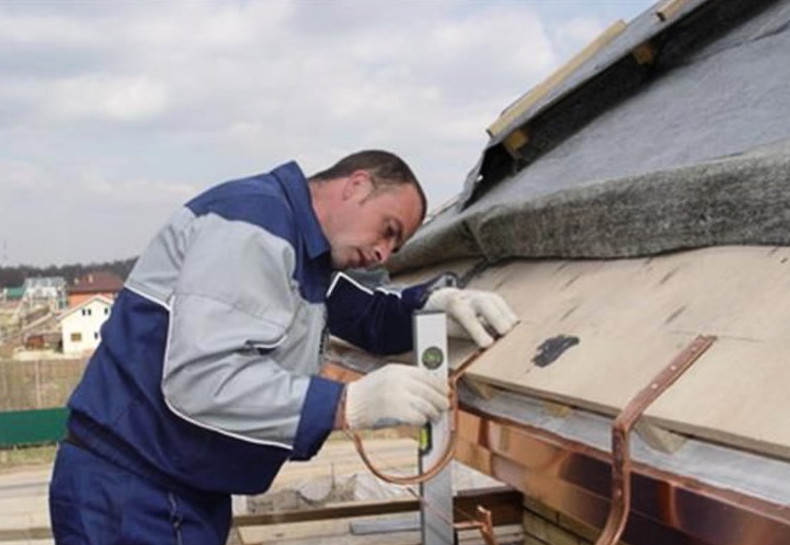

   При установке крюка используют не только горизонтальную подгонку по натянутому шнуру, но и вертикальное выравнивание



5. Между крайними держателями натягивают строительный шнур, который послужит ориентиром при установке промежуточных крепёжных элементов.

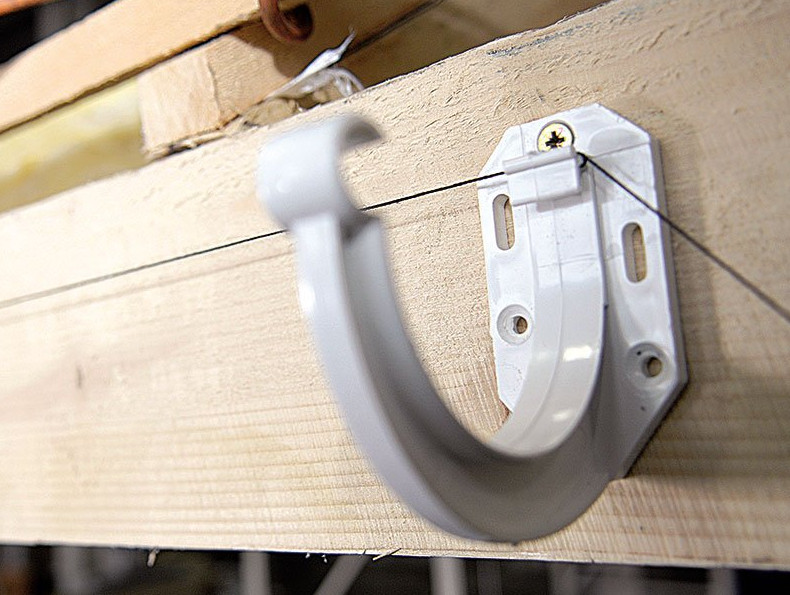

   Установить держатели по одной линии можно при помощи шнура, натянутого между крайними элементами



6. Монтируют другие держатели. Самодельные оцинкованные отливы имеют длину стандартного листа 2 м, поэтому будет удобно, если выбрать расстояние между кронштейнами, равное 1 м. Несмотря на то что некоторые источники требуют устанавливать крюки через каждые 0,5–0,6 м, для такой лёгкой конструкции, как водосток из оцинкованной стали, этого будет достаточно, тем более, если устанавливать мощные крюки толщиной от 2,5 мм.

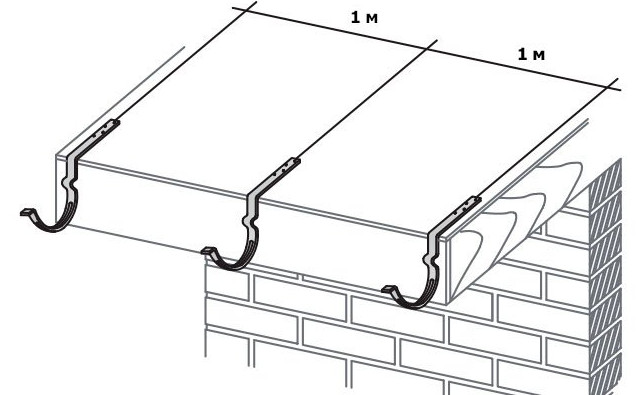

   Если кронштейны устанавливать на растоянии 1 м друг от друга, на трёх опорах полностью разместится стандартный двухметровый жёлоб



7. Первый отлив укладывают начиная от нижней точки. Необходимо проследить, чтобы вода из него попадала не в центр воронки, а на её ближнюю стенку. В этом случае при сильном ливне вода не будет переливаться через край.


8. Жёлоб закрепляют на месте, для чего края держателей подгибают внутрь и прижимают клещами.


9. Каждый следующий отлив укладывают на предыдущий с нахлёстом от 7 до 10 см.


10. Последний отлив подрезают в размер и укладывают на место. После того как он будет закреплён в держателях, на его край устанавливают торцевую заглушку.

Поскольку самодельная конструкция не предусматривает никаких замковых и уплотнительных элементов, место стыка можно дополнительно защитить водостойким герметиком.

Главным врагом оцинкованных отливов являются ветки с деревьев, которые могут повредить слой защитного металла и ускорить коррозию. Чтобы защитить желоба, их верхнюю часть закрывают решётками или сеткой. Сегодня можно найти перфорированную защиту любого типа — из пластика, стали или латуни. Зафиксировать сетку можно одновременно с установкой желобов, закладывая её край под захваты кронштейнов.

Ремонт водосточных отливов из оцинкованной стали

Существенный недостаток водосточных желобов из оцинкованной стали заключается в том, что при повреждении защитного слоя процесс коррозии протекает так же быстро, как это происходит с чёрным металлом. Поскольку толщина таких отливов чаще всего не превышает 0,7 мм, то сквозная ржавчина появляется на повреждённых участках уже через несколько лет.

Чтобы предупредить процесс разрушения металла, следует периодически осматривать отливы и производить их ремонт. Чаще всего профилактику проводят два раза в год — ранней весной и в начале осени. Повреждённые льдом или ветками участки следует зачистить, обезжирить и закрасить прозрачным лаком для работы по металлу. На участках водостока, скрытых от глаз, в этих целях можно использовать любую эмаль для наружных работ.

Если же предотвратить разрушения металла не удалось и на отливах из оцинкованной стали появились участки со сквозной коррозией, то их можно отремонтировать. Для этого:

1. Отгибают фиксаторы удерживающих кронштейнов и дефектный элемент водостока снимают с кронштейна.


2. Если проржавела боковая стенка жёлоба, то на повреждённое место накладывают заплату из оцинкованной стали. Для этого от металлического листа отрезают прямоугольник, который будет заходить на неповреждённый металл с нахлёстом в 20–30 мм, и крепят его при помощи заклёпок. Для того чтобы не пострадал внешний вид водостока, отлив устанавливают на место отремонтированной стороной к стене.


3. В случае когда коррозия коснулась дна жёлоба, то прохудившийся участок вырезают целиком. Для ремонта отлива используют кусок оцинкованной стали такой же конфигурации. Он должен быть на 20 см длиннее вырезанной части, поскольку при монтаже заплаты деталь укладывается внахлёст. Следует обязательно обратить внимание на то, как будет наложена заплата. Со стороны водосточной воронки её крепят поверх отлива, тогда как с другого края она должна находиться снизу — это не позволит воде затекать в щель. Закрепить ремонтную часть можно при помощи алюминиевых заклёпок. Избежать просачивания воды удастся, если места стыков обработать влагостойким герметиком.

Процесс изготовления отливов из оцинкованной стали своими руками не отличается сложностью и доступен даже для новичка. Поскольку желоба обойдутся по цене листового металла, водосточная система будет стоить значительно дешевле готовой, даже если остальные элементы (воронки, трубы и т. д.) покупать в розничной сети. Но это ещё не все. Бесценный опыт работы с оцинкованным металлом пригодится и в других проектах. К примеру, при изготовлении функционального дефлектора на дымоход, стильного флюгера или красивого козырька над входной дверью.
